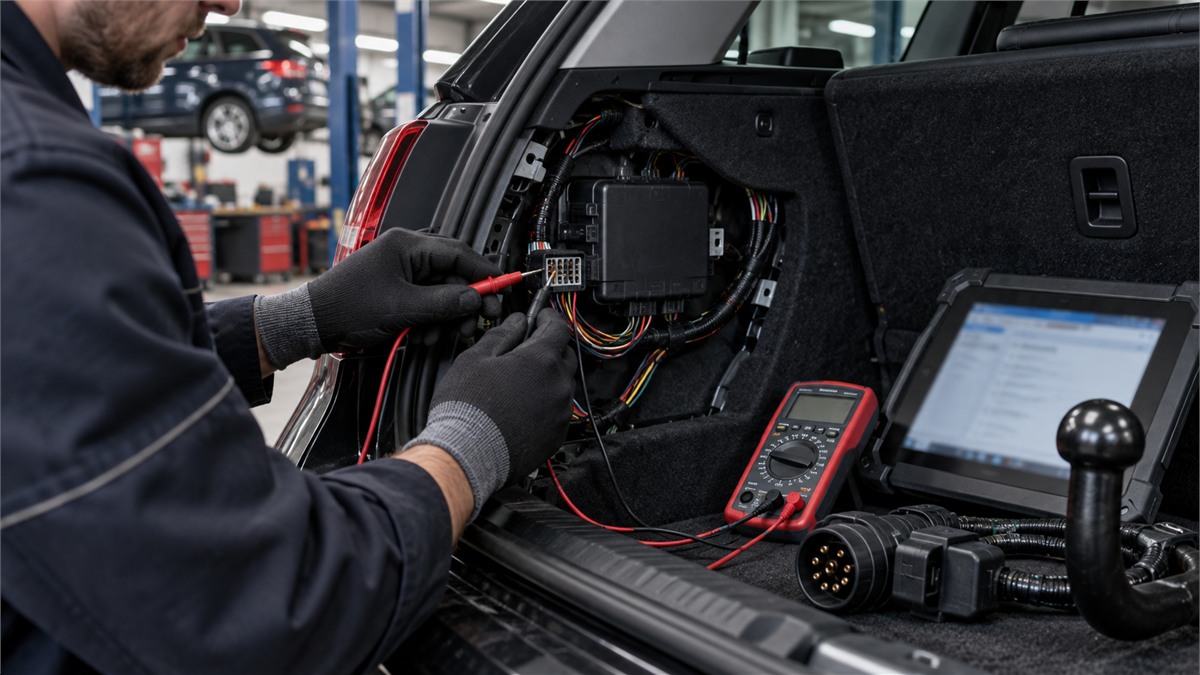

Moduł haka odpowiada za prawidłową współpracę instalacji elektrycznej auta z oświetleniem przyczepy. To właśnie on steruje obwodami świateł, chroni elektronikę samochodu i w wielu modelach umożliwia poprawne działanie systemów bezpieczeństwa po podpięciu przyczepy. Gdy pojawia się usterka, kierowca zwykle zauważa problemy ze światłami, komunikaty błędów albo nieprawidłowe działanie gniazda. W praktyce temat uszkodzonego modułu często łączy się z tym, jak wygląda prawidłowe podłączenie gniazda przyczepy, jak poprowadzona jest wiązka i gdzie doprowadzono zasilanie modułu haka.
W tym poradniku wyjaśniamy, jakie są typowe objawy awarii, co najczęściej je powoduje, jak sprawdzić instalację oraz kiedy wystarczy naprawa gniazda, a kiedy potrzebna jest diagnoza całego układu. Jeśli interesują Cię haki holownicze z montażem, w CAR-MIX wykonujemy montaż mechaniczny, dobór wiązki dedykowanej lub uniwersalnej, podłączenie modułu i kodowanie w samochodach wyposażonych w rozbudowaną elektronikę.
Wstęp do montażu instalacji elektrycznej haka i rodzaje gniazd przyczepy
Nowoczesny hak to nie tylko belka mocowana do nadwozia. Równie ważna jest część elektryczna, czyli instalacja elektryczna, wiązka, gniazda do przyczepy i moduł sterujący. W starszych autach spotyka się prostsze rozwiązania, gdzie przewody świateł przyczepy są wpinane bezpośrednio do lamp tylnych. W nowszych modelach stosuje się moduł elektryczny, który odczytuje sygnały świetlne i osobno zasila oświetlenia przyczepy samochodowej. Dzięki temu elektronika auta nie jest przeciążana, a układy pokładowe mogą poprawnie obsługiwać przyczepę.
Jeżeli moduł haka jest uszkodzony, problem nie zawsze leży w samym urządzeniu. Bardzo często przyczyną jest korozja styków, źle wykonane podłączenie gniazda do przyczepki, przerwany przewód masowy, zalanie obudowy albo błędnie doprowadzone zasilania z samochodu do przyczepy. Dlatego diagnostyka powinna obejmować całe gniazdo przyczepy samochodowej, przewody, bezpieczniki i punkty masowe. Jeśli nie masz pewności, czy układ został wykonany prawidłowo, dobrym rozwiązaniem jest kontrola warsztatowa przez doświadczonego elektryka.
Jak podłączyć gniazdo przyczepy samochodowej krok po kroku
Poprawne podłączenie gniazda przyczepy ma bezpośredni wpływ na pracę modułu haka. Jeśli przewody są zamienione miejscami, źle zaciśnięte albo skorodowane, moduł może zgłaszać przeciążenie, brak obciążenia lub zwarcie. W efekcie nie działają światła przyczepy, a czasem również tylne oświetlenie samochodu. Właśnie dlatego prawidłowe podłączenie gniazda przyczepy powinno być wykonane spokojnie, zgodnie ze schematem i po wcześniejszej identyfikacji każdego obwodu.
Do pracy zwykle potrzebne są:
- multimetr lub próbnik napięcia,
- schemat gniazda przyczepy odpowiedni dla wersji 7-pin albo 13 pin,
- ściągacz izolacji i zaciskarka,
- wkrętaki i klucze,
- środek do czyszczenia styków,
- koszulki termokurczliwe lub uszczelnione złącza,
- tester gniazda przyczepy albo sprawna wtyczka przyczepy.
Krok 1: Sprawdź rodzaje gniazd przyczepy w swoim samochodzie - 7-pin czy 13 pin?
Pierwszy krok to ustalenie, jaki typ gniazda masz przy haku. Gniazdo 7-pinowe obsługuje podstawowe światła przyczepy: kierunkowskaz, światła pozycyjne, stop, przeciwmgielny oraz oświetlenie tablicy rejestracyjnej przyczepy, jeśli jej instalacja jest tak rozwiązana. W praktyce gniazdo 7-pin obsługuje to, co potrzebne do typowego podłączenia lekkiej przyczepy do 750 kg.
Gniazdo 13 pin daje więcej możliwości - może obsługiwać światła cofania, dodatkowe obwody 12v, zasilania przyczepy i bardziej rozbudowaną instalację np. w przyczepie kempingowy lub na platformie rowerowej. To ważna różnica między gniazdem 7-pin a 13-pin. Jeżeli korzystasz z bagażnika montowanego na hak, również warto zweryfikować typ złącza. W praktyce wiele nowoczesnych platform wymaga pełnego i stabilnego zasilania. Zobacz także bagażniki rowerowe na hak, jeśli zależy Ci na rozwiązaniu dopasowanym do instalacji samochodu.
Na etapie weryfikacji zwróć uwagę na:
- liczbę styków w gnieździe,
- stan obudowy i uszczelnienia,
- czy gniazdo i wtyczka pasują do siebie bez luzu,
- czy piny nie są zaśniedziałe, nadpalone lub wygięte.
Krok 2: Zdemontuj stare gniazdo i sprawdź stan przewodów w wiązce
Jeśli podejrzewasz awarię modułu haka, nie zaczynaj od jego wymiany w ciemno. Najpierw zdemontuj osłonę gniazda i oceń stan przewodów. To częsty punkt uszkodzeń, bo gniazdo pracuje w trudnych warunkach - działa tam wilgoć, sól, brud i drgania. W czasie kontroli warto dokładnie sprawdzić gniazdo, uszczelnienie klapki oraz styki po stronie przyczepy.
Najczęstsze nieprawidłowości to:
- przerwany przewód masowy,
- zielony nalot na żyłach i stykach,
- luźne śruby zacisków,
- nieprawidłowe łączenie kolorów kabli,
- uszkodzona izolacja i zwarcia do masy,
- zalana obudowa gniazda lub modułu.
Warto również sprawdzić, czy wiązka nie została poprowadzona zbyt blisko elementów wydechu. Zbyt wysoka temperatura może stopić izolację i powodować okresowe zwarcia. Przy okazji kontroli stanu podwozia możesz sprawdzić też układy wydechowe i tłumiki, bo ich nieszczelność lub nieprawidłowe mocowanie czasem przyspiesza uszkodzenie instalacji biegnącej w tylnej części auta.
Krok 3: Jak prawidłowo podłączyć gniazdo zgodnie ze schematem gniazda przyczepy
Aby poprawnie podłączyć gniazdo do przyczepy, musisz korzystać ze schematu zgodnego z typem instalacji. Nie kieruj się wyłącznie kolorem przewodów, bo w praktyce w różnych wiązkach może on się różnić. Najważniejsze są oznaczenia funkcji i numeracja pinów. Tylko wtedy możliwe jest prawidłowe podłączenie i bezpieczne działanie modułu.
Podstawowa zasada jest prosta: każdy pin odpowiada konkretnej funkcji oświetlenia lub zasilania. Przed podłączeniem przewodów należy sprawdzić ciągłość obwodów, jakość masy oraz napięcie po włączeniu odpowiednich świateł. W wielu schematach pin 3 odpowiada za masę, ale przed montażem zawsze zweryfikuj dokumentację swojej wiązki. Taki schemat gniazda przyczepy pozwala wykonać prawidłowe podłączenie gniazda przyczepy bez ryzyka pomyłki.
| Funkcja | Typowe zastosowanie |
|---|---|
| kierunkowskaz lewy i prawy | sygnalizacja skrętu przyczepy |
| światła pozycyjne | oświetlenia obrysowe i tylne |
| stop | światła stopu przyczepy |
| przeciwmgielny | światła przeciwmgielne |
| masa | wspólny powrót obwodu |
| światła cofania | dostępne zwykle w 13 pin |
| stałe lub sterowane zasilanie | dodatkowe odbiorniki w przyczepie |
Jeżeli po prawidłowym podłączeniu nadal występują błędy, bardzo możliwe, że problem dotyczy samego modułu albo jego zasilania. W autach z czujnikami parkowania i systemami nadzorującymi oświetlenie konieczne może być także kodowanie sterownika po montażu wiązki.
Schemat gniazda przyczepy a błędy, które uszkadzają moduł
Najwięcej problemów pojawia się wtedy, gdy instalacja została wykonana bez dokumentacji albo na podstawie przypadkowej rozpiski pinów. Jeden źle przypisany obwód może powodować błędy świateł, zwarcie po podłączeniu wtyczki albo przeciążenie modułu. W praktyce szczególnie ważne jest rozróżnienie obwodów oświetleniowych od obwodów dodatkowych, zwłaszcza gdy masz instalację 13 pin i chcesz korzystać z funkcji innych niż podstawowe lampy.
Jeżeli w aucie lub przyczepie występuje instalacja 12 v lub 24 v, zgodność napięcia trzeba potwierdzić przed pierwszym testem. Podłączenie elementów o innym standardzie może doprowadzić do nieprawidłowej pracy oświetlenia i uszkodzenia elektroniki. Dlatego w warsztacie zawsze sprawdzamy nie tylko sam schemat gniazda przyczepy, ale też źródło zasilania, jakość masy i sposób zabezpieczenia obwodów.
Podłączenie wtyczki i gniazda oraz sprawdzenie działania świateł
Po złożeniu gniazda podłącz wtyczkę i wykonaj test wszystkich funkcji. Najlepiej użyć testera albo sprawnej przyczepy. Sprawdź kolejno:
- lewy i prawy kierunkowskaz,
- pozycyjny lewy i prawy,
- światła stopu,
- światła przeciwmgielne,
- światła cofania - jeśli instalacja ma taką funkcję,
- stabilność działania przy poruszaniu przewodem i klapką gniazda.
Test powinien objąć wszystkie sygnały świetlne oraz stabilność połączenia między autem a przyczepą. Jeżeli wtyczki i gniazda są zużyte, nawet dobrze wykonany montaż nie da pewnego styku. Typowe objawy uszkodzonego modułu haka to brak jednego lub kilku świateł mimo sprawnych żarówek, samoczynne przepalanie bezpiecznika, miganie kilku świateł jednocześnie, błędy oświetlenia na desce rozdzielczej, brak reakcji przyczepy mimo napięcia na części pinów oraz nieprawidłowa praca czujników parkowania po podpięciu przyczepy.
Jeśli pojawiają się takie objawy, trzeba sprawdzić nie tylko gniazda lub wtyczki, ale również punkt poboru prądu i zabezpieczenie modułu. Właśnie tam bardzo często dochodzi do spadków napięcia lub przeciążenia obwodu.
Wybór odpowiedniego gniazda - rodzaje gniazd przyczepy, 7-pin, 13 pin i instalacja 12v
W samochodach osobowych i dostawczych najczęściej spotkasz instalacje 12v. Układ 24V występuje głównie w pojazdach cięższych i specjalistycznych, dlatego przed montażem zawsze trzeba potwierdzić specyfikę pojazdu i przyczepy. Sam wybór gniazda między 7-pin a 13 pin zależy od tego, co ma obsługiwać przyczepa i czy potrzebujesz jedynie podstawowych świateł, czy także dodatkowych obwodów.
Wybór odpowiedniego gniazda ma znaczenie nie tylko dla lamp, ale też dla wygody użytkowania. Jeśli używasz przyczep kempingowych, często potrzebne jest zasilania z samochodu do przyczepy dla lodówki, ładowania akumulatora lub innych dodatkowych urządzeń. W takich przypadkach zwykle stosuje się gniazdo 13 pin. Gdy auto ma tylko gniazdo 7-pinowe, czasem pomaga adapter, ale nie zastąpi on funkcji, których fizycznie nie ma w instalacji.
Rodzaje gniazd przyczepy i dobór instalacji do sposobu użytkowania
Najprostszy podział obejmuje gniazda 7-pinowe oraz 13-pinowe, ale o wyborze nie powinien decydować tylko sam kształt złącza. Liczy się to, czy przewidujesz zwykłe przewożenie lekkiej przyczepy, czy potrzebujesz także zasilania dla dodatkowych odbiorników. Dla okazjonalnego holowania przyczepy towarowej zwykle wystarcza układ podstawowy, natomiast przy bardziej rozbudowanym zastosowaniu lepiej od razu przygotować pełną instalację z odpowiednim modułem.
W CAR-MIX od 1994 roku dobieramy rozwiązanie do samochodu i sposobu eksploatacji, a nie odwrotnie. Ma to znaczenie zwłaszcza wtedy, gdy auto ma rozbudowaną elektronikę, kontrolę przepalonych żarówek albo wymaga kodowania po montażu wiązki. W niektórych modelach, na przykład Volkswagen, właściwy dobór instalacji i poprawne uruchomienie modułu są tak samo ważne jak sam montaż mechaniczny haka.
Gniazdo 7-pinowe - co obsługuje i kiedy wystarcza
Klasyczny schemat gniazda 7-pin obejmuje podstawowe obwody oświetlenia. To rozwiązanie proste, ale wymaga starannego montażu. Każdy pin musi mieć pewny styk, a masa musi być czysta i stabilna. Gdy masa jest słaba, światła przyczepy potrafią świecić nieregularnie albo wzajemnie się zakłócać. W typowym zastosowaniu gniazdo 7-pinowe wystarcza do lekkiej przyczepy towarowej, gdzie potrzebne są podstawowe funkcje i pewne podłączenie przyczepy.
Przy podłączaniu zwróć uwagę na zgodność numeracji pinów z obudową gniazda, prawidłowe dokręcenie zacisków, odciążenie przewodu przy wyjściu z gniazda oraz zabezpieczenie wnętrza przed wilgocią. Najczęstszy błąd to sugerowanie się wyłącznie barwami żył. Jeśli chcesz bezpiecznie podłączyć gniazdo przyczepy samochodowej, najpierw zweryfikuj funkcje miernikiem i dokumentacją wiązki.
Gniazdo 13 pin i różnice względem gniazda 7-pin a 13-pin
Gniazdo 13 pin daje większe możliwości niż 7-pin, bo oprócz podstawowego oświetlenia może obsługiwać dodatkowe obwody. W praktyce oznacza to możliwość podłączenia światła cofania, zasilania stałego lub sterowanego oraz lepszej współpracy z bardziej rozbudowaną elektroniką przyczepy. Dla właścicieli przyczep kempingowych to zwykle najlepszy kierunek, bo pozwala korzystać z większej liczby funkcji bez prowizorycznych rozwiązań.
To rozwiązanie szczególnie polecane w nowszych samochodach, gdzie montuje się dedykowany moduł i wiązkę zgodną z instalacją producenta. Po montażu wiązki elektrycznej i modułu często potrzebna jest także aktywacja funkcji w elektronice pojazdu. Jeżeli moduł jest uszkodzony, w instalacji 13 pin częściej zauważysz problemy z dodatkowymi funkcjami, np. brakiem napięcia na wybranych obwodach mimo działania podstawowych świateł. Dotyczy to również diagnostyki gniazda 13-pinowego i samego montażu gniazda.
Zasilania z samochodu do przyczepy - kiedy są naprawdę potrzebne
Dodatkowe obwody zasilające nie są potrzebne w każdej przyczepie, ale bywają niezbędne w przyczepach kempingowych, niektórych lawetach i platformach z dodatkowymi funkcjami. Jeżeli chcesz zasilać wyposażenie pokładowe, samo mechaniczne połączenie złącza nie wystarczy. Potrzebna jest właściwie dobrana wiązka, odpowiednie zabezpieczenie bezpiecznikami i pewne prowadzenie przewodów od strony samochodu.
To właśnie błędy w wykonaniu zasilania z samochodu do przyczepy często kończą się awarią modułu haka. Problemem bywa podpięcie pod niewłaściwy obwód, brak przekaźnika tam, gdzie jest wymagany, albo za słaba masa. Dlatego przed rozbudową instalacji warto sprawdzić, czy samochód i przyczepa pracują w standardzie 12 v lub 24 v oraz czy wybrane rozwiązanie jest zgodne z przeznaczeniem zestawu.
Kiedy potrzebny jest adapter, a kiedy przebudowa instalacji
Wielu kierowców zakłada, że prosty adapter rozwiąże każdy problem z połączeniem auta i przyczepy. To działa tylko w określonych przypadkach. Jeżeli chcesz połączyć gniazdo i wtyczka o różnych standardach, adapter może umożliwić podstawowe światła, ale nie stworzy dodatkowych obwodów zasilania, których nie ma po stronie samochodu. Dlatego przed zakupem warto sprawdzić, czego wymaga przyczepa i jakie możliwości mają gniazda samochodu.
Jeśli planujesz regularne użytkowanie przyczepy kempingowej albo platformy wymagającej pełnej funkcjonalności, lepsza bywa przebudowa instalacji niż doraźne przejściówki. Taka zmiana powinna być wykonana zgodnie ze schematem i z uwzględnieniem zasad bezpieczeństwa. W CAR-MIX w Warszawie od 1994 roku wykonujemy dobór wiązki, podłączenie gniazda do przyczepy oraz diagnostykę usterek związanych z modułem haka.
Zasady bezpieczeństwa i przepisy przy podłączeniu przyczepy
Przy pracy z instalacją haka liczy się nie tylko sprawność świateł, ale też bezpieczeństwo i zgodność z przepisami. Hak powinien mieć homologację R55, a jego montaż musi być dopasowany do pojazdu. Po montażu sprawdza się formalności związane z wpisem w dowodzie rejestracyjnym. Jeżeli ciągniesz przyczepę, pamiętaj też o ograniczeniach wynikających z DMC zestawu, uprawnień kategorii B, B96 albo B+E oraz o ograniczeniach prędkości z przyczepą.
Z punktu widzenia elektryki kluczowe są zasady bezpieczeństwa podczas montażu i testów. Nie wolno wykonywać prowizorycznych połączeń, pozostawiać niezaizolowanych żył ani pobierać zasilania z przypadkowych przewodów lamp. Jeśli nie masz doświadczenia, rozsądniej zlecić montażu gniazda i diagnostykę fachowcowi. Przy aucie regularnie holującym przyczepę warto też kontrolować układy hamulcowe i elementy zawieszenia, bo obciążenia eksploatacyjne są wtedy wyraźnie większe.
Typowe przyczyny uszkodzenia modułu haka i sposoby naprawy
Najczęstsze przyczyny awarii modułu haka to:
- zwarcie w gnieździe lub wtyczce przyczepy,
- zalanie wodą i korozja elektroniki,
- nieprawidłowo poprowadzona wiązka elektryczna haka holowniczego,
- podłączenie bez właściwego zabezpieczenia bezpiecznikiem,
- błędne miejsce pobrania zasilania modułu haka holowniczego,
- przeciążenie przez dodatkowe odbiorniki,
- niewłaściwy montaż uniwersalnego modułu w aucie wymagającym wiązki dedykowanej.
Sposób naprawy zależy od źródła problemu. Czasem wystarcza czyszczenie styków, naprawa masy i wymiana gniazda. W innych przypadkach konieczna jest wymiana modułu, odbudowa wiązki, usunięcie zwarcia i ponowne zakodowanie instalacji. Jeżeli użyto komponentów renomowanych producentów, takich jak Brink czy Westfalia, łatwiej dobrać odpowiedni schemat i zachować zgodność montażu z pojazdem. Gdy usterka wraca, trzeba ponownie sprawdzić gniazdo, połączenia masowe oraz cały tor zasilania przyczepy.
FAQ
Jak podłączyć kable do wtyczki przyczepy?
Najpierw ustal typ złącza i numerację pinów, a potem podłącz każdy przewód według funkcji ze schematu. Nie opieraj się wyłącznie na kolorach kabli. Po montażu sprawdź miernikiem i testem świateł, czy wszystkie obwody działają poprawnie.
Jakie kolory kabli należy podłączyć do gniazda przyczepy?
Kolory mogą się różnić zależnie od producenta wiązki, dlatego najważniejsze są oznaczenia funkcji i numer pinu. Kolor przewodu warto traktować pomocniczo, a nie jako jedyne kryterium montażu.
Jak podłączyć gniazdo 7 pinowe do przyczepy?
Trzeba użyć właściwego schematu gniazda 7-pin, przypisać każdy przewód do odpowiedniego styku i zadbać o pewną masę. Po skręceniu obudowy koniecznie sprawdź kierunkowskaz, światła pozycyjne, stop i przeciwmgielny.
Gdzie podłączyć zasilanie modułu haka?
Zasilanie modułu należy podłączyć zgodnie z instrukcją wiązki i instalacją samochodu - zwykle do odpowiednio zabezpieczonego obwodu z bezpiecznikiem, a nie przypadkowego przewodu lampy. W nowszych autach błędne miejsce poboru prądu może powodować komunikaty błędów i nieprawidłową pracę elektroniki.
Jak sprawdzić, czy gniazdo przyczepy jest prawidłowo podłączone?
Najlepiej użyć testera gniazda albo sprawnej przyczepy oraz multimetru. Sprawdzasz obecność napięcia na odpowiednich pinach po włączeniu kolejnych świateł i kontrolujesz jakość masy oraz stabilność styku.
Jakie są najczęstsze błędy przy podłączaniu gniazda przyczepy?
Do najczęstszych błędów należą zamiana przewodów, słaba masa, zaśniedziałe styki, brak uszczelnienia gniazda, nieprawidłowe zasilanie modułu i brak kodowania po montażu w autach tego wymagających.
Po czym poznać uszkodzony moduł haka?
Typowe objawy to brak działania części świateł przyczepy, błędy na desce rozdzielczej, przepalanie bezpieczników, niestabilna praca oświetlenia albo brak reakcji instalacji mimo sprawnego gniazda i przewodów.
Od czego zależy wycena naprawy modułu haka lub montażu wiązki?
Wycena zależy od typu auta, rodzaju gniazda, zakresu uszkodzeń, potrzeby kodowania oraz tego, czy naprawiana jest tylko wtyczka, gniazdo, wiązka czy cały moduł. Aby ustalić zakres prac, skontaktuj się z nami telefonicznie pod numerem 22 720 42 57.
